はじめに
「この部品、ボディとキャップどっちが必要なんだろう？」
OAフロアの配線作業をするとき、こんな疑問が出てくることがあるんです。
OAフロアを利用した電気配線では、ハーネスOAタップのシステムを使うことが多いです。
その中で「ハーネスコネクタボディ」と「ハーネスキャップ」というものを使う場面があります。
この2つ、名前は似ているけれど、役割がちょっと違うんです。
このブログでは、それぞれの違いと使い方をわかりやすく解説してみます。
メーカーによって名称が違う！まずここから整理
実はこれ、メーカーによって名前が違うんです。
パナソニックと明工社、どちらも取り扱っているメーカーですが、同じ部品でも呼び方が異なります。
本ブログではパナソニックの名称を基準に解説していきます。
明工社との名称の対応は、以下の通りです。
| 名称（パナソニック） | 名称（明工社） |
|---|---|
| ハーネスコネクタボディ | ハーネスコネクターボデー |
| ハーネスキャップ | ハーネスプラグ |

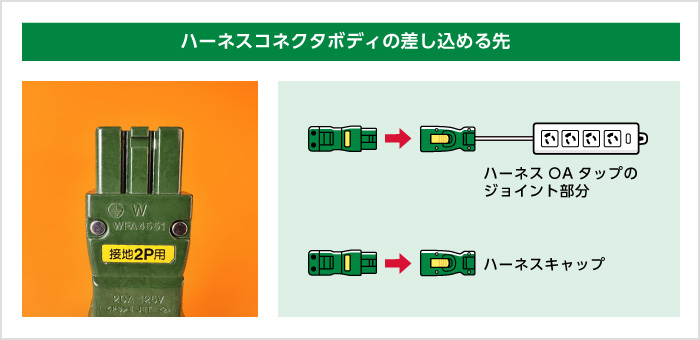

ハーネスコネクタボディとは？凸部分のこと
ハーネスコネクタボディは、ハーネスジョイント部分の差込口のうち、凸部分（出っ張り部分）のことです。
差し込める先は次の2か所になります。
- ハーネスOAタップのジョイント部分
- ハーネスキャップ

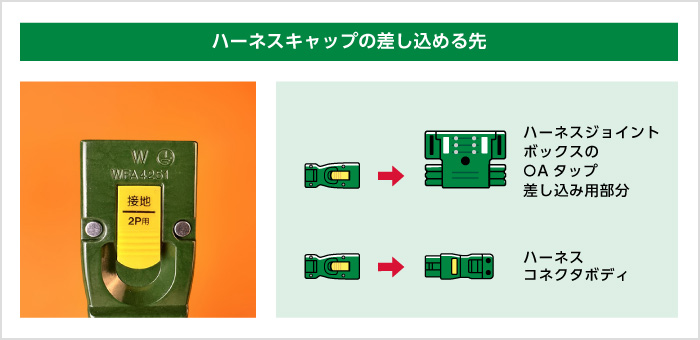

ハーネスキャップとは？凹部分のこと
ハーネスキャップは、ハーネスジョイント部分の差込口のうち、凹部分（引っ込み部分）のことです。
差し込める先は次の2か所になります。
- ハーネスジョイントボックスのOAタップ差し込み用部分
- ハーネスコネクタボディ
コネクタボディとハーネスキャップ、結局何が違うの？
この2つは基本的には似た位置づけの商品で、主にケーブル延長用に使うものです。
最大の違いは形状で、コネクタボディが凸（出っ張り）、ハーネスキャップが凹（引っ込み）となっています。
いわゆる「オスとメス」の関係ですね。
この形状の違いが、2つの商品の最も大きな差となります。
5メートル超えたときに活躍！延長ケーブルとしての使い方
最も基本的な使い方は、延長ケーブルとしての利用です。
ハーネスOAタップはケーブルの長さが最大5メートルまでとなっています。
「ハーネスOAタップの配線、別の場所まで延長できるの？」そんな疑問をお持ちの方へ。延長方法は2通りあ・・・そのため、ハーネスジョイントボックスから使いたい場所まで5メートルを超えてしまう場合、
このコネクタボディとハーネスキャップが活躍します。
延長ケーブルを自作することで、使いたい場所まで距離を伸ばすことができます。

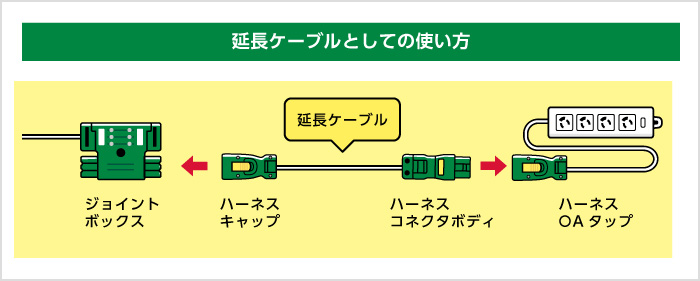

イメージは以下の図の通りです。
コネクタボディはVVF用とVCT用の2タイプある
パナソニックの場合、コネクタボディには2つの品番があります。
これは、VVFケーブルとVCTケーブルという2種類のケーブルに対応しているためです。
VVFケーブルは平べったい三線のケーブル、VCTケーブルは丸いケーブルのことです。
接続するケーブルの種類によって、使うコネクタボディの型番が異なります。
一般的な施工ではVVFケーブルでの使用が多いですね。
どちらのケーブルを使うかによって、選ぶ型番が変わる点は覚えておくと良いですよ。
各メーカーの型番一覧
パナソニックと明工社、それぞれの型番は以下の通りです。
| 部材 | パナソニック | 明工社 |
|---|---|---|
| ハーネスコネクタボディ | WFA4551G | MJ2478／MJ2499 |
| ハーネスキャップ | WFA4251G／WFA4451G | MP7085／MP7086／MP7087 |
パナソニックと明工社は互換性あり
パナソニックと明工社、すべてのメーカーで互換性があります。
異なるメーカーのハーネスOAタップの差し込み口にも、問題なく接続することができます。
現場では異なるメーカーが混在するケースもあるので、互換性があるのは安心ですね。
取り付けは電気工事士の資格が必要

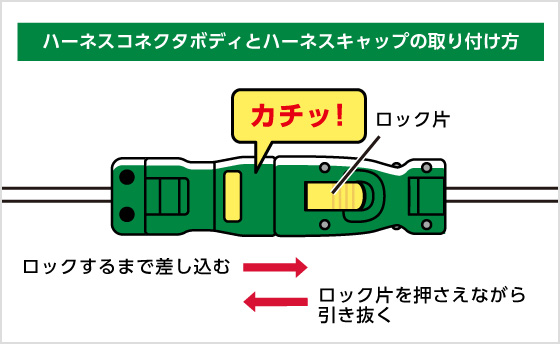

ハーネスコネクタボディとハーネスキャップの取り付け方は、以下の図の通りです。
ハーネスOAタップとジョイントボックスの互換性を、初心者向けにやさしく解説。接続できる・できないケー・・・なお、この作業は電気工事士の資格が必要となります。
一般の方はご自身では行わず、資格を持った施工者にご相談ください。
まとめ
ハーネスコネクタボディとハーネスキャップの違いと使い方について解説してみました。
名前が似ていて少しわかりにくい部分もあったかもしれませんが、「凸と凹」の関係と覚えておくとすっきりするかと思います。
OAフロアの配線は専門的な内容ではありますが、知っておくと現場での選択がぐっとスムーズになります。
何かお役に立てていたら嬉しいです。一緒に知識を積み上げていきましょう。
出っ張っている方がボディ、引っ込んでいる方がキャップです。
