はじめに

当店では、各メーカーのハーネスOAタップおよびジョイントボックスを
専門的に取り扱っていますが、最近よくいただくご相談があります。

それは「他社製とも組み合わせて使えますか？」というご質問です。

この質問は、ある程度の数いただくのですが、
実際の現場では、色んなケースがあり、メーカーを統一できないことも珍しくないんですね。

そこで今回、主要メーカー製品の接続可否について、当店にて独自検証を行いました。

※本内容は当店独自検証の報告であり、お取り扱いはお客様ご自身でご判断ください
※本内容に基づく損害等が発生した場合でも当店は責任を負いかねます

その疑問解消します

オフィスの電源設計では、ハーネスOAタップとジョイントボックスをメインに接続します。
その場合で「もし、互換性がなかったら？」

せっかく買った機器が無駄になり、工事も中断してしまいます。
「見た目は大丈夫そうだが、本当に問題な靴替えるのかな？」

例えば
・メーカーごとにハーネスロックの規格は違うの？
・差し込めるけど、使えないとかあるの？
という疑問や不安を解消するため、主要メーカー間の相互接続性を実際に検証しました。

どんな方法で検証したの？

主要メーカーを中心に検証を行い、ロック・通電の確認作業を行いました。

検証対象メーカー

  • ジョイントボックス： Panasonic／明工社／東芝ライテック／TERADA
  • ハーネスOAタップ： Panasonic／明工社／東芝ライテック／TERADA／ELECOM
  • プラグ端子： Panasonic

検証内容
  • 差し込みがスムーズに行えるか？
  • 確実にロックされるか？
  • きちんと通電し、電気機器を利用できるか？

検証結果はどうだった？

検証の結果、以下内容が確認できました。

検証メーカーのジョイントボックスとハーネスOAタップは相互に接続可能
（※当店独自の社内試験によるものであり、メーカー公式の検証ではありません）

これは、両製品の端子構造・定格電圧・定格電流が業界統一規格に基づいているためです。

そのため、メーカーが異なっても、構造が共通しており、正常に挿し込み・ロック・通電ができました。

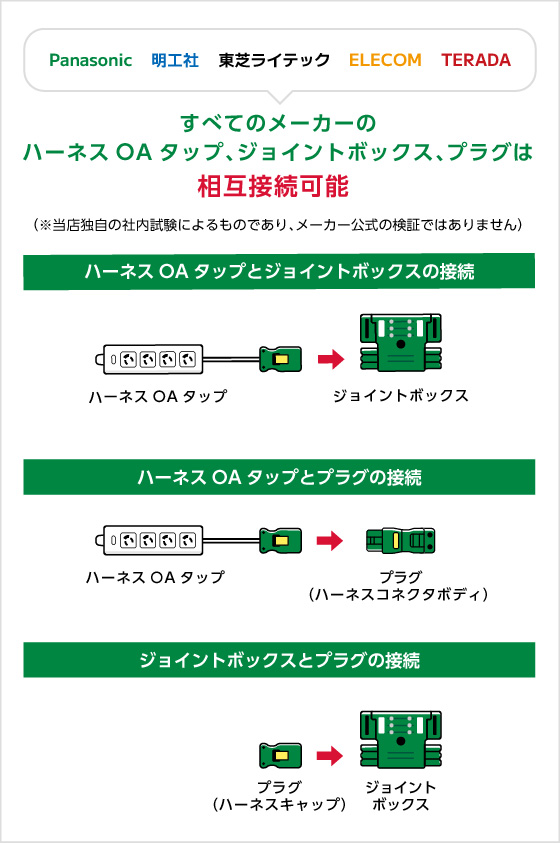

すべてのメーカーのハーネスＯＡタップ、ジョイントボックス、プラグは相互接続可能

検証結果についてのご注意点

今回の検証は、当店独自の社内試験によるものであり、メーカー公式の検証ではありません。
そのため以下の点にご注意ください。

  • 長期間使用時の接触安定性や耐久性は未検証です
  • 異なるメーカー接続は、否定もされていませんが、推奨もされていません
    • 　
  • 接続方法によっては、メーカーの商品保証対象外となる可能性があります

上記について、少し解説します。

異なるメーカー接続につき、特に「必ず禁止します」というような文言は見当たりませんでした。
ただし、逆に、異なるメーカー接続につき、「必ずできます」というものもありませんでした。

当然メーカー側としては、責任問題がありますので、なかなか言い切れない部分もあるのかも？
そのため、今回の「異なるメーカー機器接続は、あくまで【自己責任】」ということになります。

ただし、ELECOMなどは、ジョイントボックス自体を製造していないため、
元々、他メーカー接続を前提としているなどの事情があるようです。

接続検証表

以下は、メーカーごとの接続結果一覧表です。

ハーネスOAタップ
Panasonic 明工社 東芝ライテック TERADA ELECOM
ジョイントボックス Panasonic 〇 〇 〇 〇 〇
明工社 〇 〇 〇 〇 〇
東芝ライテック 〇 〇 〇 〇 〇
TERADA 〇 〇 〇 〇 〇
プラグ Panasonic 〇 〇 〇 〇 〇

これがポイント！　【JWD-T19規格】

ハーネスOAタップとジョイントボックスは、検証の結果、メーカー共通仕様となっています。
これは、製品の接続部に共通の業界規格が設けられているためです。

パナソニックによる公式見解

パナソニックでは、自社のハーネスOAタップ接続部が「JWD-T19規格」に準拠していると明示しており、同規格に適合している他社製ジョイントボックスであれば接続可能であると案内しています。

公式FAQにも以下のように記載があります：

他社製ハーネス用OAタップは、他社製ハーネスジョイントボックスと互換性はありますか？（パナソニック公式FAQ）

JWD-T19規格とは

「JWD-T19規格」は、一般社団法人 日本配線システム工業会（JEWA）が定める技術基準です。
フリーアクセスフロア内で使用するOAコネクタ（ハーネス接続部）に関する規格で、交流100V・20Aの配線用遮断器分岐回路に接続されるケーブル配線で、コンセント回路用ケーブル同士の接続や、ケーブルとコンセント回路との接続に使用されるコネクタ構造を規定しています。
JWD-T19規格書（JEWA公式サイト）

制定と適用の経緯

このJWD-T19規格は2000年ごろに制定され、その後2003年ごろに改定が行われました。

制定以降、ハーネスOAタップ用コネクタの業界標準として位置づけられ、パナソニック、明工社、東芝ライテック、寺田電機などの主要メーカーがこの規格に準拠した製品を製造するようになりました。

これにより、以前はメーカーごとに異なっていたハーネス接続部の仕様が統一され、規格適合製品であればメーカーを超えて相互接続が可能となりました。

注意すべき点

ただし、規格制定から実際の製品反映までにはタイムラグがあり、初期製品では一部寸法やロック構造が異なる場合もありました。

現在、新品販売している主要メーカー製品はほぼ全て　JWD-T19に準拠　しています。

JWD-T19規格の制定により、ハーネスOAタップは、より安全で効率的な電源設計が行えるようになりました。

検証に利用した具体的な機器型番


今回の検証で利用した機器の型番リストです。
掲載のない型番についての相互接続性は確認しておりませんのでご注意ください。

また、過去機種については、当店にて入手可能な型番と年式のみとなっております。
注意を払って検証をしておりますが、予想外の特殊なケースがあるかもしれません。
最終的なご確認はお客様ご自身にてご確認ください。

メーカー型番（製造年）
PanasonicWFA6634H（2003年製）／WFA6634HG（2012年製）
明工社MR7904NT3（2012年製）
東芝ライテックDC8124EN3（2012年製）
TERADAAHY45013（2012年製）／AHY453（2019年製）
ELECOM―

関連記事

WFA6634HGなどのハーネスOAタップ末尾英字の意味を解説！

PanasonicのハーネスOAタップであるWFA6634H と WFA6634HG の違いを初心者・・・

メーカー型番（製造年）
PanasonicWJ5233K（2003年製）／WJ5495G（2015年製）
明工社MJ2495
東芝ライテックDC8064／DC8084
TERADAAHJ80002

メーカー型番（製造年）
Panasonic（2003年製）／（2015年製）

まとめ


今回の検証により、主要メーカーのハーネスOAタップとジョイントボックスは、
互換性があることが確認できました。

もちろん、同メーカー内・同シリーズ年代での機器接続が、最も安心・安全です。
ただ、事情により、メーカー・シリーズ年代・機器型番が違う場合でも、あきらめる必要はありませんよ。

なお、実際の施工時には、メーカーの注意事項等を確認のうえ、安全優先でお使いください。
本記事の内容が、オフィスや施設の電源設計・機器選定の参考になると嬉しいです！

なお、重ねてになりますが、以下ご注意くださいませ。
※本内容は当店独自検証の報告であり、お取り扱いはお客様ご自身でご判断ください
※本内容に基づく損害等が発生した場合でも当店は責任を負いかねます
