WFA4551G

WFA4551Gとは？

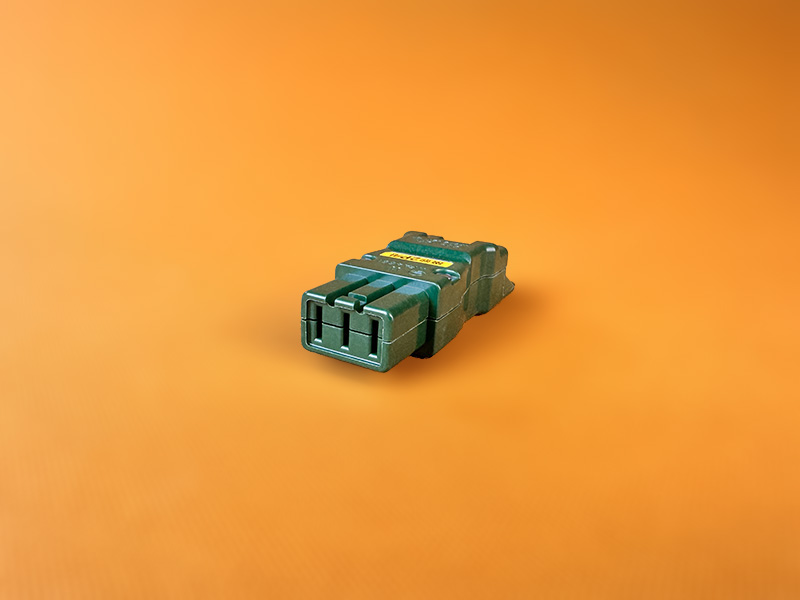

WFA4551Gはジョイントボックス

　　WFA4551Gは、Panasonicのジョイントボックスです

　　ハーネスOAタップ等と組み合わせて自由なオフィス電源設計を可能にします

　　※　一般OAタップは接続できません

WFA4551Gの基本スペック

　　ハーネス端子：　1つ　（出力・ハーネスOAタップを接続）

　　ケーブル端子：　2つ　（入力と出力・VVFケーブルを接続）

　　本体カラー：　グリーン

　　サイズ：　@サイズ@

　　適合電線：　VVF（φ1.6・φ2.0mm)専用

　　定格電圧安全動作できる最大電圧：　125V（ハーネス端子・ケーブル端子）

　　定格電流安全動作できる最大電流：　20A（ハーネス端子・ケーブル端子）

WFA4551Gの詳細情報

WFA4551Gのハーネス端子

　　ハーネス端子には、ハーネスOAタップを挿しこみます

　　WFA4551Gは、ハーネス端子が1つあるため、ハーネスOAタップは1つまで挿しこむことができます

　　ハーネスOAタップをつながない端子には、何も接続しません

WFA4551Gのケーブル端子

　　ケーブル端子には、太さ直径1.6mmまたは2.0mmのVVFケーブルが挿しこめます

　　ジョイントボックスを連結させる場合は、ケーブル端子の片側を分電盤へ、逆側はジョイントボックスへつなげます（つなぎ方①）

　　ジョイントボックスを連結させない場合は、ケーブル端子の片側を分電盤へ、逆側は何もつなげません（つなぎ方②）

WFA4551Gの定格電圧・定格電流

　　1つのジョイントボックスでは全分岐合計で20A・125Vまでしか利用できません

　　1分岐で20Aを利用するような使い方の場合は、他の分岐は利用せず、その1分岐専用とすることをお勧めします

WFA4551Gの納期

　　中古品/新古品/新品

　　表示している在庫数は社内にあり、当店通常納期で出荷可能です

　　お取り寄せの新品：　Panasonicまたは卸売元から取り寄せ可能です

　　WFA4551Gは、メーカーで常時在庫をしている商品でメーカー通常納期となります

WFA4551Gの関連情報

WFA4551Gのオプション

　　もし、空き端子のホコリ混入が気になる場合は、関連商品の端子カバーをご利用ください

カラーの使い方

　　VVFケーブルは、床下のOAフロア内を通るため、電力の系統分けが分かりづらくなります

　　「ハーネスOAタップとジョイントボックスのカラーをそろえる」ことで、電力の系統分けが把握しやすくなります
