WFA4251G

WFA4251Gとは？

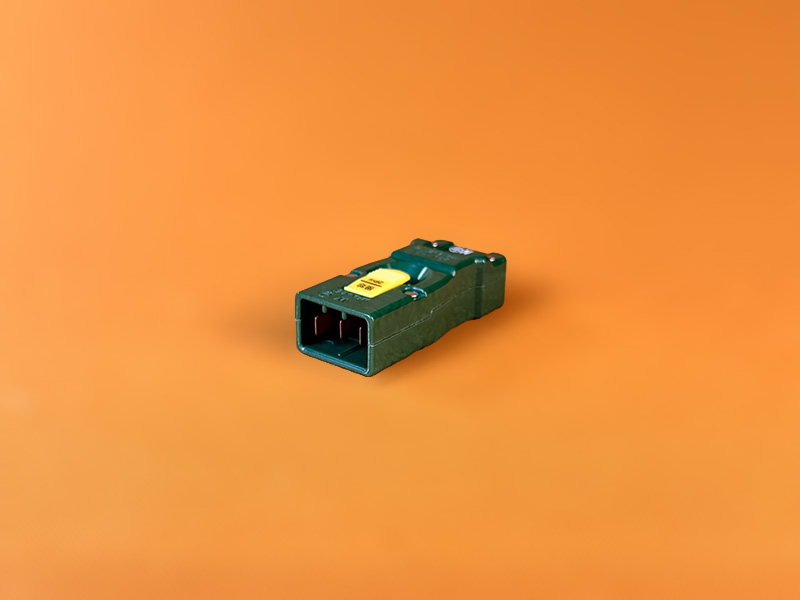

WFA4251Gはジョイントボックス

・　WFA4251Gは、Panasonicのジョイントボックスです

・　ハーネスOAタップ等と組み合わせて自由なオフィス電源設計を可能にします

　　※　一般OAタップは接続できません

WFA4251Gの基本スペック

　　ハーネス端子：　1つ　（出力・ハーネスOAタップを接続）

　　ケーブル端子：　2つ　（入力と出力・VVFケーブルを接続）

・　本体カラー：　グリーン

・　サイズ：　@サイズ@

・　適合電線：　VVF（φ1.6・φ2.0mm)専用

　　定格電圧安全動作できる最大電圧：　125V（ハーネス端子・ケーブル端子）

　　定格電流安全動作できる最大電流：　20A（ハーネス端子・ケーブル端子）

WFA4251Gの詳細情報

WFA4251Gのハーネス端子

・　ハーネス端子には、ハーネスOAタップを挿しこみます

・　WFA4251Gは、ハーネス端子が1つあるため、ハーネスOAタップは1つまで挿しこむことができます

・　ハーネスOAタップをつながない端子には、何も接続しません

WFA4251Gのケーブル端子

・　ケーブル端子には、太さ直径1.6mmまたは2.0mmのVVFケーブルが挿しこめます

・　ジョイントボックスを連結させる場合は、ケーブル端子の片側を分電盤へ、逆側はジョイントボックスへつなげます（つなぎ方①）

・　ジョイントボックスを連結させない場合は、ケーブル端子の片側を分電盤へ、逆側は何もつなげません（つなぎ方②）

WFA4251Gの定格電圧・定格電流

・　1つのジョイントボックスでは全分岐合計で20A・125Vまでしか利用できません

・　1分岐で20Aを利用するような使い方の場合は、他の分岐は利用せず、その1分岐専用とすることをお勧めします

WFA4251Gの納期

・　中古品/新古品/新品

　　表示している在庫数は社内にあり、当店通常納期で出荷可能です

・　お取り寄せの新品：　Panasonicまたは卸売元から取り寄せ可能です

　　WFA4251Gは、メーカーで常時在庫をしている商品でメーカー通常納期となります

WFA4251Gの関連情報

WFA4251Gのオプション

・　もし、空き端子のホコリ混入が気になる場合は、関連商品の端子カバーをご利用ください

カラーの使い方

・　VVFケーブルは、床下のOAフロア内を通るため、電力の系統分けが分かりづらくなります

・　「ハーネスOAタップとジョイントボックスのカラーをそろえる」ことで、電力の系統分けが把握しやすくなります
