XYZ80004W

XYZ80004Wとは？

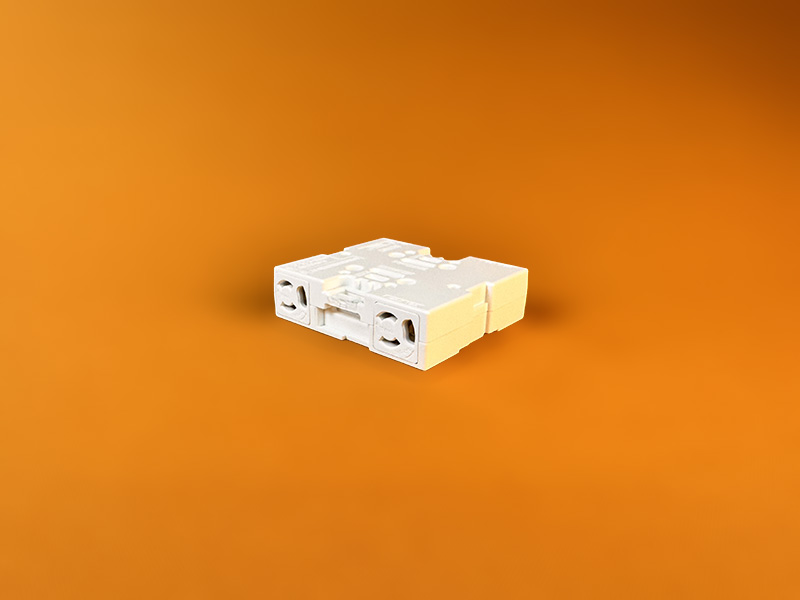

XYZ80004Wはブロックコンセント

・　XYZ80004Wは、TERADAのブロックコンセントです

・　ノーマルOAタップ等と組み合わせて自由なオフィス電源設計を可能にします

　　※　ハーネスOAタップには接続できません

XYZ80004Wの基本スペック

　　コンセント：　4つ　（出力・ノーマルOAタップを接続）

　　ケーブル端子：　2つ　（入力と出力・VVFケーブルを接続）

・　本体カラー：　ホワイト

・　サイズ：　D90・W100・H28mm

・　適合電線：　VVF（φ1.6・φ2.0mm)接続可能・VCT（2-5.5㎟）も接続可能ですが、別売りのAHC20003/AHC55003のいずれかが必要になります。

　　定格電圧安全動作できる最大電圧：125V（ケーブル端子・コンセント）

　　定格電流安全動作できる最大電流：20A（ケーブル端子）・15A(コンセント)

XYZ80004Wの詳細情報

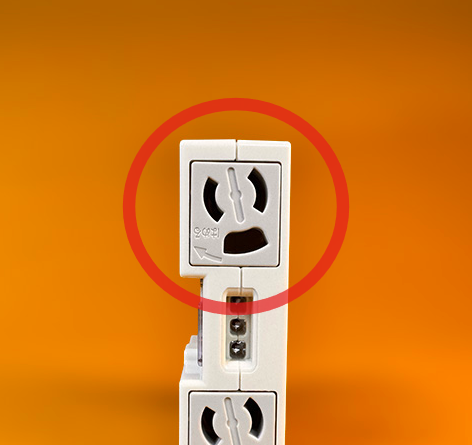

XYZ80004Wのコンセント

・　コンセントには、ノーマルOAタップを挿しこみ利用します

・　挿し込めるプラグは　接地2P　です

・　XYZ80004Wは、コンセント数が4つあるため、ノーマルOAタップは4つまで挿しこむことができます

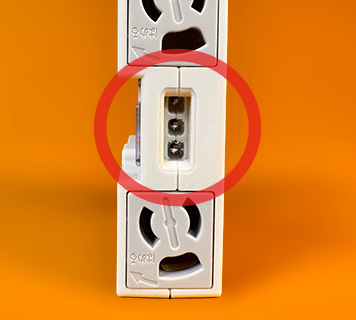

XYZ80004Wのケーブル端子

・　ケーブル端子には、太さ直径1.6mm・2.0mmのVVFケーブルを挿しこみ利用します

・　ケーブル端子の、片側が分電盤へつながり、逆側はブロックコンセント等へつなげます（つなぎ方）

・　ブロックコンセントを連結させてゆくとき、終端ブロックコンセントの逆側ケーブル端子はつなげなくても問題ありません

XYZ80004Wの定格電流・定格電圧

・　1つのブロックコンセントでは全分岐合計で20Aまでしか利用できません

・　1つのコンセント差込口では15Aまでとなります

・　ノーマルOAタップは、一般的に15Aです

XYZ80004Wの納期

・　中古品/新古品/新品

　　表示している在庫数は社内にあり、当店通常納期で出荷可能です

・　お取り寄せの新品：　TERADAまたは卸売元から取り寄せ可能です

　　XYZ80004Wは、メーカーで常時在庫をしている商品でメーカー通常納期となります
