ME8614W

ME8614Wとは？

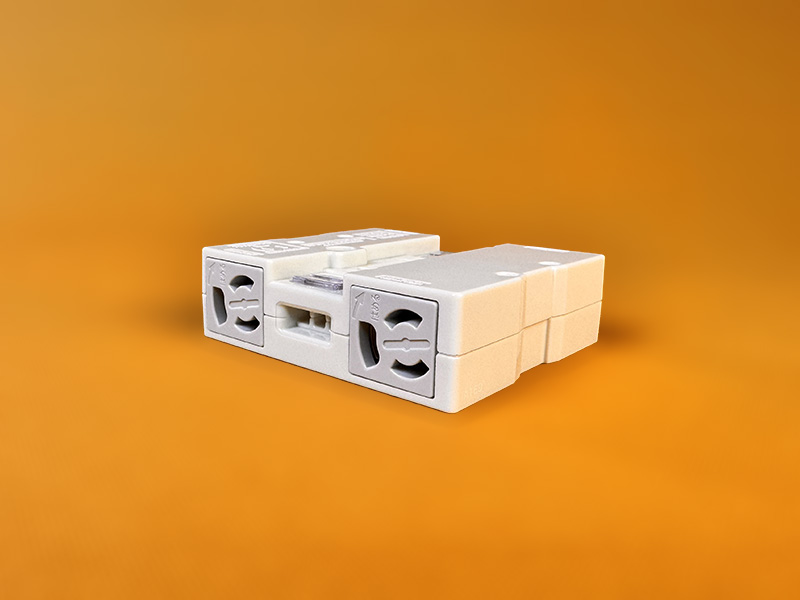

ME8614Wはブロックコンセント

・　ME8614Wは、明工社のブロックコンセントです

・　ノーマルOAタップ等と組み合わせて自由なオフィス電源設計を可能にします

　　※　ハーネスOAタップには接続できません

ME8614Wの基本スペック

　　コンセント：　4つ　（出力・ノーマルOAタップを接続）

　　ケーブル端子：　2つ　（入力と出力・VVFケーブルを接続）

・　本体カラー：　ホワイト

・　サイズ：　D83.5・W93.5・H28mm

・　適合電線：　VVF（φ1.6・φ2.0mm)接続可能・VCT（2-5.5㎟）も接続可能ですが、別売りのMZ6686/MZ6687のいずれかが必要になります。

　　定格電圧安全動作できる最大電圧：125V（ケーブル端子・コンセント）

　　定格電流安全動作できる最大電流：20A（ケーブル端子）・15A(コンセント)

ME8614Wの詳細情報

ME8614Wのコンセント

・　コンセントには、ノーマルOAタップを挿しこみ利用します

・　挿し込めるプラグは　接地2P　です

・　ME8614Wは、コンセント数が4つあるため、ノーマルOAタップは4つまで挿しこむことができます

・　接続できる機器の型番例：　MR7904TJ3

ME8614Wのケーブル端子

・　ケーブル端子には、太さ直径1.6mm・2.0mmのVVFケーブルを挿しこみ利用します

・　ケーブル端子の、片側が分電盤へつながり、逆側はブロックコンセント等へつなげます（つなぎ方）

・　ブロックコンセントを連結させてゆくとき、終端ブロックコンセントの逆側ケーブル端子はつなげなくても問題ありません

ME8614Wの定格電流・定格電圧

・　1つのブロックコンセントでは全分岐合計で20Aまでしか利用できません

・　1つのコンセント差込口では15Aまでとなります

・　ノーマルOAタップは、一般的に15Aです

ME8614Wの納期

・　中古品/新古品/新品

　　表示している在庫数は社内にあり、当店通常納期で出荷可能です

・　お取り寄せの新品：　明工社または卸売元から取り寄せ可能です

　　ME8614Wは、メーカーで常時在庫をしている商品でメーカー通常納期となります
