AHJ80002W

AHJ80002Wとは？

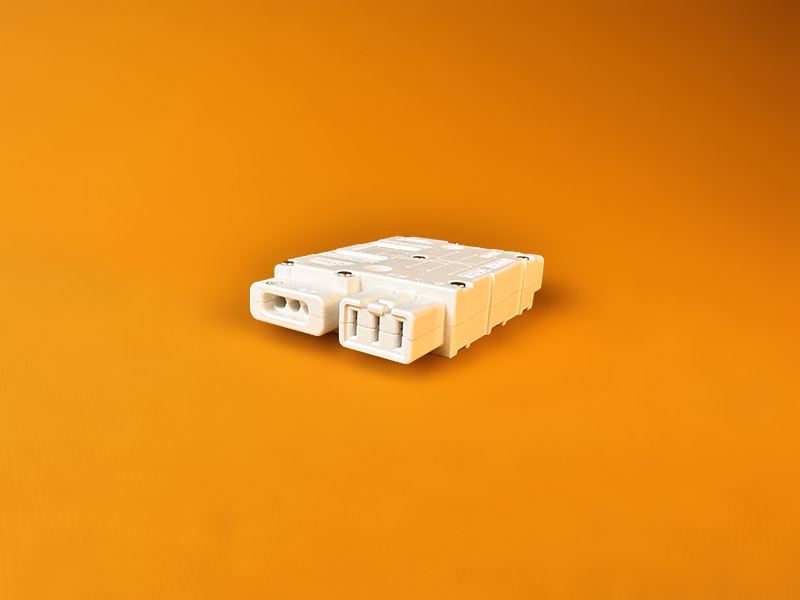

AHJ80002Wはジョイントボックス

・　AHJ80002Wは、TERADAのジョイントボックスです

・　ハーネスOAタップ等と組み合わせて自由なオフィス電源設計を可能にします

　　※　一般OAタップは接続できません

AHJ80002Wの基本スペック

　　ハーネス端子：　2つ　（出力・ハーネスOAタップを接続）

　　ケーブル端子：　2つ　（入力と出力・VVFケーブルを接続）

・　本体カラー：　ホワイト

・　サイズ：　D100・W60・H20mm

・　適合電線：　VVF（φ1.6・φ2.0mm)接続可能・VCT（2-5.5㎟）も接続可能ですが、別売りのAHC20003/AHC55003のいずれかが必要になります。

　　定格電圧安全動作できる最大電圧：　125V（ハーネス端子・ケーブル端子）

　　定格電流安全動作できる最大電流：　20A（ハーネス端子・ケーブル端子）

AHJ80002Wの詳細情報

AHJ80002Wのハーネス端子

・　ハーネス端子には、ハーネスOAタップを挿しこみます

・　AHJ80002Wは、ハーネス端子が2つあるため、ハーネスOAタップは2つまで挿しこむことができます

・　ハーネスOAタップをつながない端子には、何も接続しません

・　接続できるハーネスOAタップの型番例：　AHY453W

AHJ80002Wのケーブル端子

・　ケーブル端子には、太さ直径1.6mmまたは2.0mmのVVFケーブルが挿しこめます

・　ジョイントボックスを連結させる場合は、ケーブル端子の片側を分電盤へ、逆側はジョイントボックスへつなげます（つなぎ方①）

・　ジョイントボックスを連結させない場合は、ケーブル端子の片側を分電盤へ、逆側は何もつなげません（つなぎ方②）

AHJ80002Wの定格電圧・定格電流

・　1つのジョイントボックスでは全分岐合計で20A・125Vまでしか利用できません

・　1分岐で20Aを利用するような使い方の場合は、他の分岐は利用せず、その1分岐専用とすることをお勧めします

AHJ80002Wの納期

・　中古品/新古品/新品

　　表示している在庫数は社内にあり、当店通常納期で出荷可能です

・　お取り寄せの新品：　TERADAまたは卸売元から取り寄せ可能です

　　AHJ80002Wは、メーカーで常時在庫をしている商品でメーカー通常納期となります

AHJ80002Wの関連情報

AHJ80002Wのオプション

・　もし、空き端子のホコリ混入が気になる場合は、関連商品の端子カバーをご利用ください

カラーの使い方

・　VVFケーブルは、床下のOAフロア内を通るため、電力の系統分けが分かりづらくなります

・　「ハーネスOAタップとジョイントボックスのカラーをそろえる」ことで、電力の系統分けが把握しやすくなります
